Що таке UPS/Bypass у зарядній станції AFERIY: як працює транзитне живлення?
UPS/Bypass у зарядній станції AFERIY - це режим, коли станція може бути підключена до розетки, заряджатися від мережі і одночасно живити важливі прилади через AC-вихід. Але у bypass є власні ліміти, які не можна плутати з номінальною потужністю інвертора.
Коротко: що таке bypass у зарядній станції

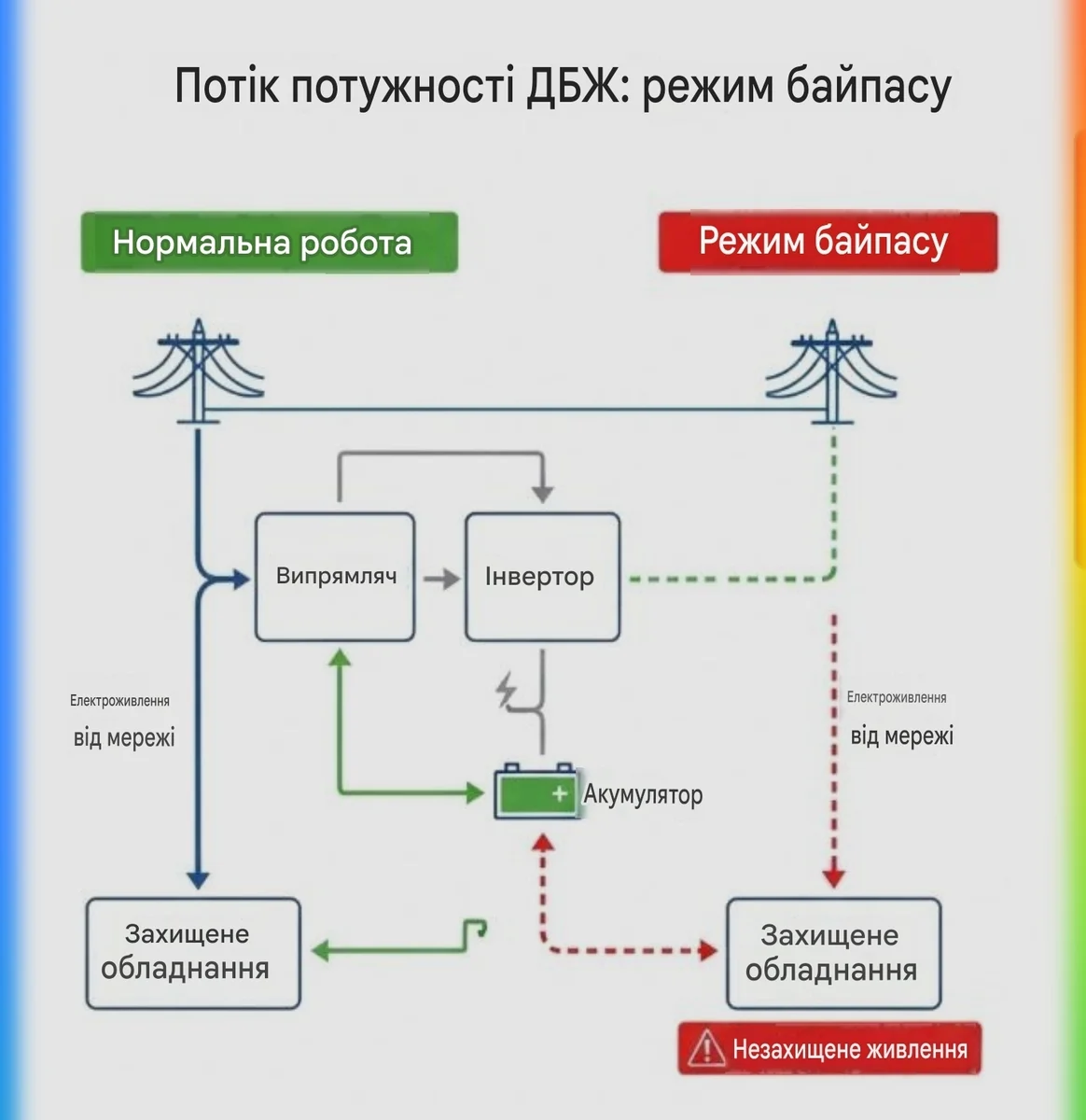

Bypass, або байпасна схема, - це шлях, через який мережа змінного струму з розетки може живити підключений прилад, поки сама зарядна станція одночасно заряджається. Простими словами: електрика заходить у станцію, частина йде на заряд батареї, а частина проходить транзитом до навантаження.
У побуті це називають транзитним живленням: станція стоїть між розеткою і приладами, а користувачеві не потрібно вручну перемикати роутер, котел, освітлення або іншу критичну техніку при кожному відключенні.
Важливо: bypass не означає, що через станцію можна пропустити будь-яке навантаження. Для кожної моделі потрібно дивитися manual або product data, бо пропускна потужність байпаса може бути нижчою за номінальну потужність AC-виходу.
Як працює UPS / ДБЖ режим
UPS, або ДБЖ-режим, потрібен для резервного живлення. Поки електрика в мережі є, прилад отримує живлення через bypass, а станція заряджається. У manual це описано як живлення приладу від AC mains через bypass circuit. Коли мережа зникає, станція автоматично перемикає навантаження на інвертор і батарею.
В офіційних manual AFERIY для моделей AF-P180, AF-P210, AF-P280 і AF-P310 описано перемикання до 10 мс у UPS-сценарії. Для роутера, Starlink, освітлення, котла або комп'ютера це корисно, бо живлення не доводиться щоразу відновлювати вручну.
Але UPS не робить станцію безмежною за потужністю. Якщо сумарне навантаження перевищує допустимі межі конкретної моделі або bypass-режиму, може спрацювати захист від перевантаження.
Для чого транзитне живлення корисне вдома
Транзитне живлення зручно там, де прилади мають працювати постійно: роутер, ONU, Starlink, газовий котел, холодильник, LED-освітлення, камери, сигналізація, робочий ноутбук або невелика домашня техніка.
Наприклад, станція підключена до розетки, а до станції підключені роутер і котел. Поки світло є, навантаження живиться від мережі, а батарея підтримує заряд. Коли світло вимикається, станція переходить на батарею і продовжує живити критичні прилади.
Для квартири це дає спокійніший сценарій: не потрібно бігти до станції після кожного відключення. Для будинку це особливо корисно, якщо треба підтримати котел, циркуляційний насос, холодильник, інтернет і базове освітлення.
Чому важлива пропускна потужність байпаса
Пропускна потужність байпаса - це не просто цифра з рекламного опису. Вона визначає, яке навантаження може проходити через станцію у транзитному режимі, поки станція підключена до мережі.
Незручність починається тоді, коли до станції підключили більше приладів, ніж bypass може пропустити. Наприклад, користувач одночасно залишив холодильник, котел, насос, чайник або іншу потужну техніку, а ліміт bypass-режиму нижчий за сумарне споживання.
У такій ситуації можливі перевантаження, вимкнення AC-виходу, перехід станції у захист, нестабільна робота приладів або потреба вручну від'єднати частину навантаження і перезапустити вихід.
| Ситуація | Що може статись | Що робити |
|---|---|---|
| Навантаження нижче ліміту bypass | Станція працює як транзитне резервне живлення. | Залишити тільки потрібні прилади і контролювати дисплей. |
| Навантаження близьке до ліміту | Можлива нестабільність при стартових піках холодильника, насоса або котла. | Зробити запас по потужності і не додавати зайву техніку. |
| Навантаження вище ліміту | Може спрацювати overload protection, AC-вихід може вимкнутися. | Від'єднати потужні прилади, перевірити manual і перезапустити вихід. |
Підтверджені дані по моделях AFERIY
Нижче - практична таблиця по моделях: які параметри UPS/Bypass підтверджені в manual/product data і як це читати перед підключенням техніки вдома.
Окремо важливо не плутати AC output з bypass capacity. AC output показує можливості інвертора, а bypass/transit power показує допустиме навантаження у транзитному режимі від мережі. У BYPASS напруга для приладу проходить від мережі через bypass circuit, тому це не те саме, що стабілізований вихід інвертора.
| Модель | Що підтверджено | Що це означає для користувача |
|---|---|---|
| AFERIY AF-P180 | UPS/ДБЖ підтримується; перемикання до 10 мс; AC charging 1000W; AC output 1800W; для bypass-режиму manual вказує навантаження нижче 1200W для 100-120V або нижче 1800W для 220-240V. | Для квартири, роутера, світла, холодильника чи котла потрібно рахувати сумарне навантаження і залишати запас, особливо якщо прилади мають стартові піки. |
| AFERIY AF-P210 | UPS/ДБЖ підтримується; перемикання до 10 мс; AC input до 1100W; AC output 2400W; у UPS/bypass описі manual вказує навантаження нижче 1100W, інакше можливий захист від перевантаження. | У транзитному режимі орієнтуйтесь на UPS/bypass-ліміт з manual, а не тільки на максимальну AC output потужність станції. |
| AFERIY AF-P280 | UPS/ДБЖ підтримується; у manual описано bypass і перемикання менше 10 мс; AC output 2800W rated, pure sine wave; у UPS/bypass режимі для 220-240V manual вказує навантаження нижче 2400W, інакше можливий overload protection. | Для мережі 220-240V підключене навантаження у BYPASS має бути нижче 2400W; якщо підключити більше, станція може перейти у захист або вимкнути AC-вихід. |
| AFERIY AF-P310 | UPS/ДБЖ підтримується; перемикання до 10 мс; AC charging 100-120V 1500W max або 220-240V 2200W max; AC output 3600W для 120V/220-240V; bypass-режим: нижче 1500W для 100-120V або нижче 2500W для 220-240V. | Для мережі 220-240V у BYPASS варто тримати навантаження нижче 2500W; для 100-120V діє інший ліміт, тому важлива саме версія напруги. |
Bypass - це не стабілізатор напруги
Байпас не потрібно плутати зі стабілізатором напруги. У bypass-режимі станція пропускає мережеве живлення через внутрішню схему до приладу і заряджає батарею, але це не означає, що вона стабілізує всі проблеми мережі як окремий AVR або стабілізатор.
Якщо в будинку є сильні просадки, стрибки напруги, неправильне заземлення або стара проводка, питання потрібно вирішувати з електриком. Зарядна станція може бути частиною резервного живлення, але не замінює правильну електромережу.
Для безпечного підключення вдома прочитайте окремий матеріал як підключити зарядну станцію до квартири або будинку, а для точного підбору моделі краще звірити навантаження з характеристиками AFERIY AF-P210, AFERIY AF-P280 або AFERIY AF-P310.
Поширені питання
Найчастіша помилка - дивитися тільки на велику цифру потужності станції і не перевіряти окремий режим bypass. Для транзитного живлення важливі і сумарне навантаження, і стартові піки приладів, і напруга мережі, і конкретна модель.
Що таке транзитне живлення у зарядній станції?
Це режим, коли станція підключена до мережі, заряджає власну батарею і одночасно живить підключені прилади через AC-вихід або bypass-схему.
Чи можна постійно тримати котел або роутер через UPS/Bypass?
Так, якщо навантаження не перевищує підтверджені ліміти конкретної моделі, кабелі справні, вентиляція відкрита, а сценарій відповідає manual.
Що буде, якщо перевищити bypass capacity?
Може спрацювати захист від перевантаження, AC-вихід може вимкнутися, станція може перейти у захист, а підключені прилади можуть працювати нестабільно або вимкнутися.
Bypass у AFERIY - це стабілізатор напруги?
Ні. Bypass і UPS відповідають за транзитне та резервне живлення, але їх не можна автоматично вважати повноцінним стабілізатором напруги для проблемної електромережі.
